土工格柵

土工格柵簡介

一、形式和分類

1、土工格柵按制造方法不同，分為拉伸塑料土工格柵（單向拉伸塑料土工格柵和雙向拉伸塑料土工格柵）、復合反濾型土工格柵、鋼塑復合土工格柵、高強PP土工帶經編粘焊格柵、玻璃纖維經編土工格柵和經編滌綸土工格柵等共五大類。其中：

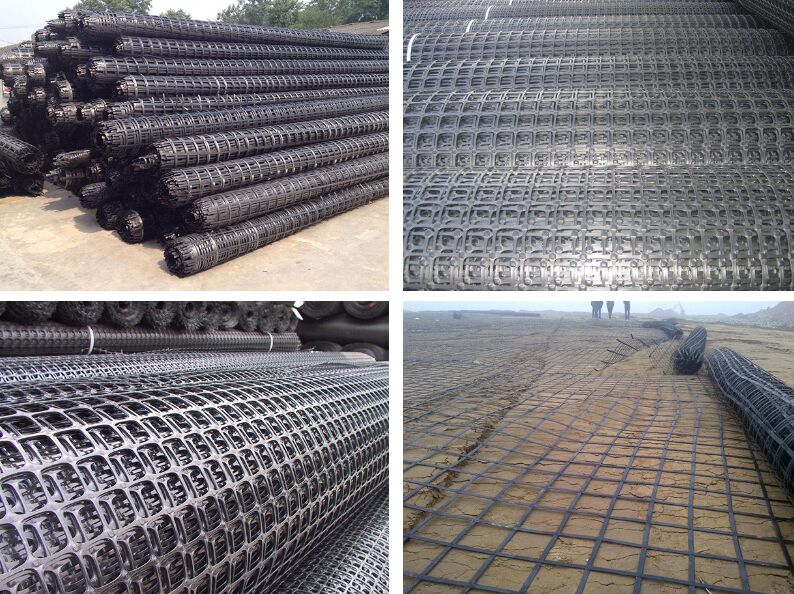

土工格柵的種類

① 塑料拉伸土工格柵：以高密度聚乙烯（HDPE）或聚丙烯（PP）為主要原料，經塑化擠出、沖孔、拉伸而成的平面網狀結構的塑料土工格柵。按拉伸方向分為單向拉伸塑料土工格柵和雙向拉伸塑料土工格柵。執行標準GB/T 17689-2008。

② 反濾復合型土工格柵：將非織造土工織物與塑料拉伸土工格柵通過熱熔復合技術形成復合型整體產品。

③ 鋼塑復合土工格柵：以高強鋼絲（或其他纖維）為加筋芯材料，通過聚乙烯（PE）融熔擠出包覆加筋芯材料形成復合型加筋土工帶，且表面有粗糙壓紋，經縱、橫按一定間距經編排列，采用超聲波粘焊技術焊接其交接點而成型。

④ 玻璃纖維土工格柵：以玻璃纖維為材質，采用編織工藝制成的網狀結構材料，再經過特殊的涂復處理工藝而成的土工復合材料。執行標準GB/T 21825-2008。

⑤ 經編滌綸土工格柵：采用高強度聚酯滌綸纖維長絲為原料，經緯向定向編織成網格坯布，涂覆聚氯乙烯（PVC）膠或丁苯膠乳加工成的平面網狀結構土工格柵。執行標準JT/T 480-2002。

⑥ 高強PP帶經編粘焊格柵：以聚丙烯樹脂為原料，經塑化擠出，牽引、熱風拉伸、壓花裝置、冷卻定型制成高強PP土工帶，按一定的網格尺寸，經緯交織粘焊成整體方格網狀結構的產品。按縱、橫向加筋帶的排列方式分為矩形高強PP帶經編粘焊土工格柵和異型高強PP帶經編粘焊土工格柵。執行標準JT/T 480-2002。

二、土工格柵按材質可分為：高密度聚乙烯單向塑料拉伸土工格柵、聚丙烯單向塑料拉伸土工格柵、聚丙烯雙向拉伸塑料土工格柵、聚乙烯+鋼絲復合土工格柵、聚酯滌綸經編土工格柵、玻璃纖維經編土工格柵。

3、土工格柵按使用功能不同可分為支擋結構土工格柵、路堤邊坡土工格柵、地基處理土工格柵等。

① 支檔結構土工格柵：用于路基加筋土支擋結構中，通過拉筋拉力和筋土界面作用提高結構穩定性的土工格柵。主要采用單向拉伸塑料土工格柵。

② 路堤邊坡土工格柵: 用于路堤邊坡分層填筑壓實，防止淺層溜坍的土工格柵。主要包括雙向拉伸塑料土工格柵和雙向經編滌綸土工格柵。

③ 地基處理土工格柵：用于地基處理墊層中，協調受力與變形的土工格柵。主要包括鋼塑復合土工格柵、高強PP帶經編粘焊土工格柵。
